Bauteilidentifizierung: SMD Diode?

Tue Jan 03, 2012 6:34 pm

Ich habe hier ein abgebranntes SMD-Bauteil auf einer Platine, dass ich
ersetzen muss. Ich vermute, dass es sich um eine Diode handelt, finde
aber keine Daten dazu. Vielleicht hat hier jemand einen Tipp?
Markierung: Y5X, Gehäuse Abmessungen ca. 2,7*1,5mm.

Gruß
Thorsten
--
PGP welcome!
Thorsten online: http://www.ostermann-net.de/electronic
Rund um Schrittmotor, Fräs-Bohr-Plotter & Mikrocontroller

Wed Jan 04, 2012 5:25 am

Thorsten Ostermann wrote:


Kannst Du ein Foto davon irgendwo hochladen und hier verlinken?

---<)kaimartin(>---
--
Kai-Martin Knaak tel: +49-511-762-2895
Universität Hannover, Inst. für Quantenoptik fax: +49-511-762-2211
Welfengarten 1, 30167 Hannover http://www.iqo.uni-hannover.de
GPG key: http://pgp.mit.edu:11371/pks/lookup?search=Knaak+kmk&op=get

Wed Jan 04, 2012 8:05 am

Hallo Kai-Martin!


Sicher, das geht aber erst morgen Abend wieder. Aber was versprichst Du
Dir davon? Das Gehäuse sieht aus wie SMA, ist aber kleiner. Auf einer
Seite ist eine Linie aufgedruckt, daher meine Annahme, dass es sich um
eine Diode handelt. Ich muss aber nochmal nachmessen, die 1,5mm könnten
auch 5,1mm gewesen sein und ich habe da einen Zahlendreher produziert.
Dann würde SMA hinkommen:

http://www.fairchildsemi.com/package/packageDetails.html?id=PN_DOSMA-002

Das Teil sitzt an einem digitalen Ausgang mit Optokoppler. Ansonsten
kann ich das ausser dem OK nur noch einen Keramikkondensator sehen. Die
Diode ist ausgefallen, nachdem am Ausgang Spannung angelegt wurde.

Gruß
Thorsten
--
Der Schrittmotor-Blog: http://www.schrittmotor-blog.de/
Thorsten online: http://www.ostermann-net.de/electronic
Rund um Schrittmotor, Fräs-Bohr-Plotter & Mikrocontroller

Thu Jan 05, 2012 7:51 pm

Hallo Kai-Martin!

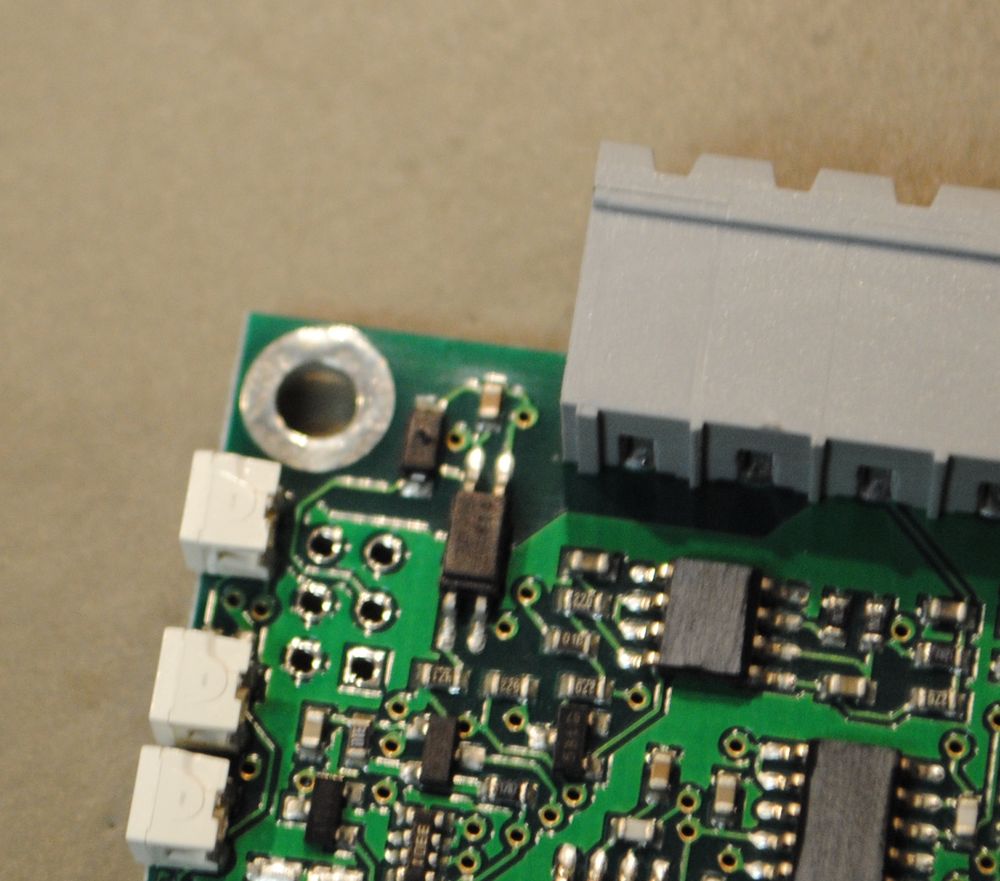

Voila: http://ostermann-net.de/misc/diode.jpg
Das Teil sitzt direkt rechts neben der Befestigungsbohrung und ist
offenbar (zusammen mit dem Kerko) parallel zum Ausgang des Optokopplers
geschaltet. Vermutlich ein Verpolschutz?!
